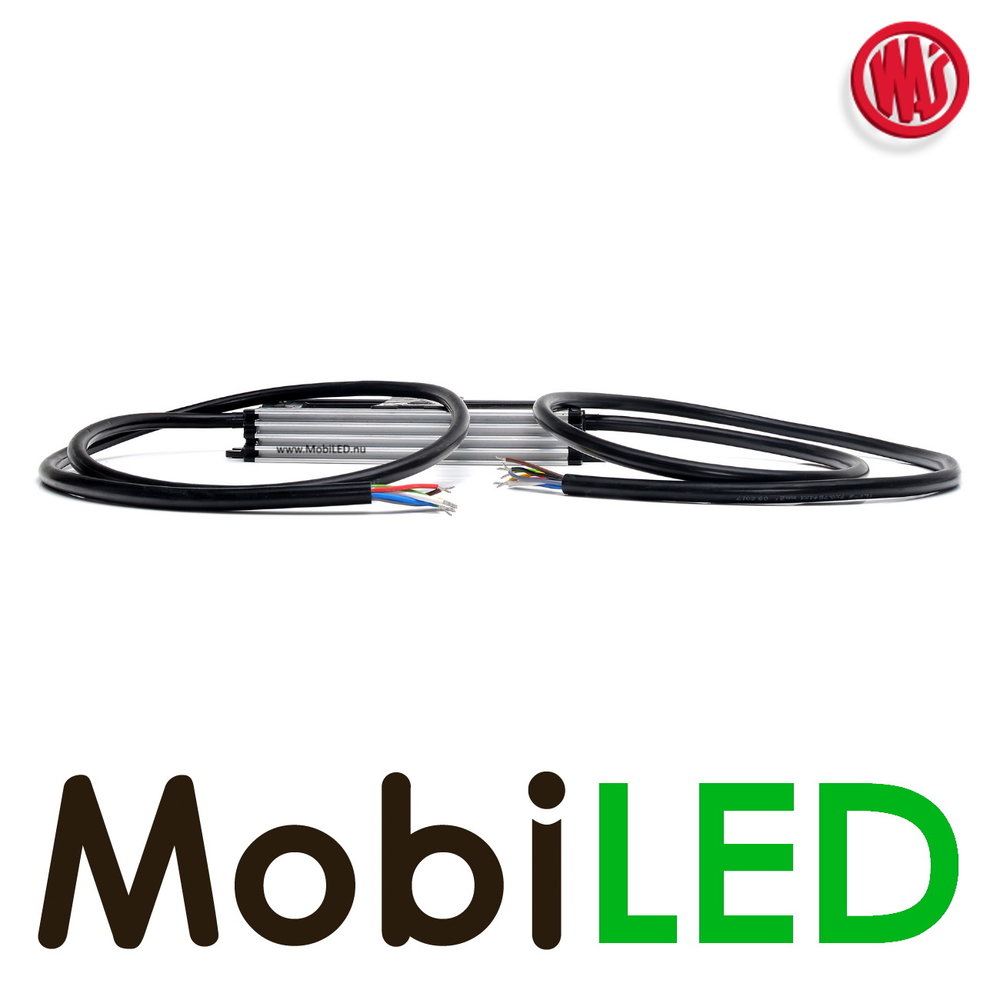

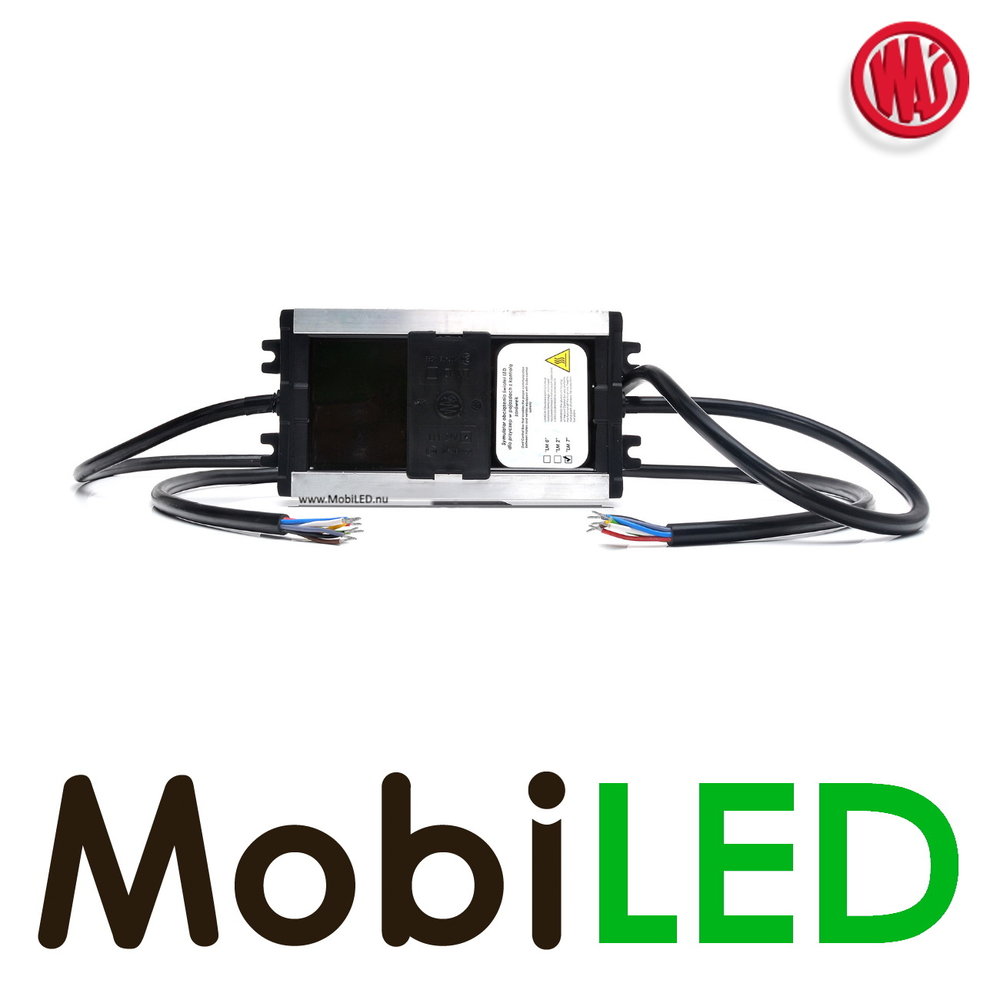

WAS led module LM7 24 volt - 7 functies

Deze LED module van WAS is een belastingsregelaar voor alle lichtfuncties.
99% van de canbus storingen kunnen hiermee worden opgelost.
Canbus box kan ook gebruikt worden voor alle dynamische richtingaanwijzers in de DD series van WAS.
Wordt geleverd met een ingangskabel van 1 meter en een uitgangskabel van 1 meter.

Functies:

1. Knipperlicht links
2. Knipperlicht rechts
3. Positielicht links
4. Positielicht rechts
5. Remlicht
6. Achteruitrijlicht
7. Mistlicht

Specificaties:

• Beveiligd tegen te hoge stroomsterkte tot 400 mA
• Extra vermogen toegevoegd:
  • Positielichten 4 W
  • Remlicht 40 W
  • Richtingaanwijzers 21 W
  • Achteruitrijlicht 21 W
  • Mistlamp 21 W
• Minimale stroomsterkte herkend:
  • Positielichten 10 mA
  • Remlicht 50 mA
  • Richtingaanwijzers 50 mA
  • Achteruitrijlicht 50 mA
  • Mistlamp 50 mA
• 8-polige kabel (1 m in en 1 m uit)
• Afmetingen 106 x 230 x 33 mm
• E20 - R10 goedkeuring

Aansluitschema

• Wit - Massa
• Geel - Richtingaanwijzer links
• Groen - Richtingaanwijzer rechts
• Zwart - Positielicht links
• Bruin - Positielicht rechts
• Blauw - Mistlicht
• Grijs - Achteruitrijlicht
• Rood - Remlicht
